Produktbeschreibung
Dieser "intelligente Widerstand" versorgt Ihre LEDs auch bei Wechselspannung immer mit dem richtigen Strom.
Die Elektronik begrenzt den Strom unabhängig von der Versorgungsspannung auf ca. 20mA. Ihre LED leuchtet in einem Spannungsbereich zwischen 4V und 24V immer konstant.
Es können je nach LED Typ und Eingangsspannung 11 LEDs in Reihe angeschlossen werden. Auch eine Parallelschaltung ist möglich, dann teilt sich der Strom auf die LEDs auf.

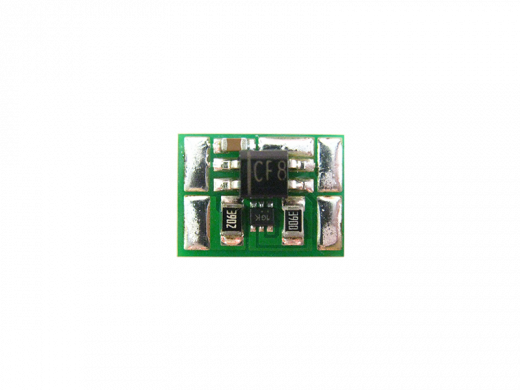

Die Konstantstromquelle hat zwei Anschlusspads an denen eine Gleich- oder Wechselspannung angeschlossen wird und zwei weitere Pads die als Ausgang + und - dienen.Über das Anschlusspad am Brückengleichrichter kann zusätzlich noch ein Pufferkondensator angeschlossen werden um z.B. eine flackerfreie Zugbeleuchtung zu installieren.
Alle Anschlusspads sind verdrahtet, was ein einfaches verarbeiten ermöglicht.
Anschluss:
schwarze Kabeln: Gleich- oder Wechselspannung auch Digitalspannung.
blaues Kabel: Leds Plus
rotes Kabel: Leds Minus
Technische Daten:
Eingestellter Strom ca. - 20mA
Betriebsspannung - 4V bis 24V AC / DC
Abmessungen L x B x H - ca. 11mm x 8mm x 3,5mm
Gewicht ca.- 0,35g
Spannungsabfall an dem Regler - ca. 1,5V
Stromtoleranz - +/- 10% möglich
